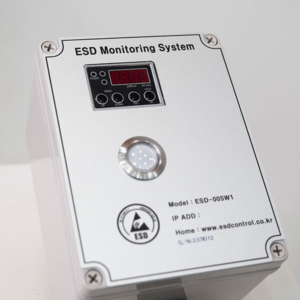

WATFREE ESD 모니터링 시스템 – ESD monitoring system

 목 적

공정 중에 발생하는 정젂기는 제품 내 회로의 Pattern의 파괴, 생산 공정 중 파티클 부착유발 등의 불량요인을 발생시켜 제품 수율을 감소시킵니다.
본 제품은 이러한 정전기를 실시간으로 감시함으로써, 정전기 발생 구역의 관리와 감시가 가능한 제품입니다.

 제품의 특징

. 정밀모드와 확장모드 측정거리는 정젂기의 측정에 있어서 중요한 요소입니다.
측정거리 25mm로 설치 시에는 1V의 해상도를 가지는 정밀모드로 동작이 가능하며, 확장모드는 측정거리를 최소50mm에서 최대 700mm까지 10mm 단위로 거리설정이 가능하고 10V의 해상도를 가집니다.

. 높은 정확성과 신뢰성 본 제품은 정밀모드에서는 ±5%의 오차율, 확장모드에서는 50~300mm에서는 ±10%, 301~700mm에서는 ±20% 오차율을 가집니다.

. 원격감시시스템과의 연동이 가능(모니터링 프로그램) 이용하여 측정된 데이터를 컴퓨터 에서 실시간으로 확인이 가능합니다.

. 다수의 제품을 한 개의 PC에서 원격감시 가능. 최대 30대 제품을 PC에 연결할 경우, 측정된 데이터를 컴퓨터에서 실시간으로 확인이 가능합니다.

제품상세제원

제품UI 및 구성내용안내

설치사례

건조한 전자기기 실내환경에 최적화한 글로벌 안전기준과 미국, 유럽 안전기준을 모두 검사 통과한 ESD control 인증 유일 브랜드 – WATFREE

WATFREE  products with the ESD control certification mark that has passed both global, U.S., and European safety standards optimized for dry electronic devices in the same position for long periods of time – WATFREE

WATFREE products and services are certified by both the International Electrical Committee (IEC) 61340-5-1 and the American National Standards Institute (ANSI) /ESD S20.20_2014, the safety standards of the American National Standards Institute, All products are tested through by ESD control company.
